車削中心系列
機床特點
機器特點
● 配備高精密液壓卡盤，夾持工件高效、穩定、偏擺度小，液壓尾頂穩定支撐搭配十二工位動力刀塔，動力頭與車刀之間可任意切換;動力刀塔再搭載Y軸.上下升降，大工件、長軸類、多聯動、高剛性車銑削等復雜工件-次成型，是車銑復合綜合加工利器。
● 選配Y軸控制功能達成X、Y、Z、C四軸聯動功能，在Y軸加工有效行程內可以進行偏心銑削、鑽孔和功牙，并且可以改善-般三軸同動加工模式下多項工程的加工精度。
● 選配動力刀塔、C軸、Y軸與輔主軸等完整的復合化功能，使得機器可以在一臺機內進行銑、鑽、功牙與偏心銑削、加工能力等同于整合兩臺數控車與銑床。大幅節省加工時間與作業人力，并避免因篇工件在機器間移動所產生的誤差。
● 可搭配自動送料機或上下料機械手，實現自動化生產，節約人工成本。
● 整機全防護外觀，可搭配排屑機自動排屑，簡潔大方，安全方便。
數量
-
+
產品描述
▌ 加工應用

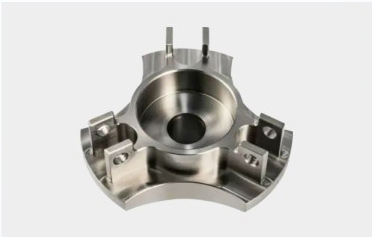

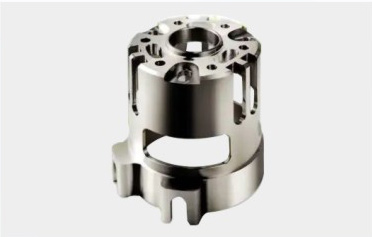

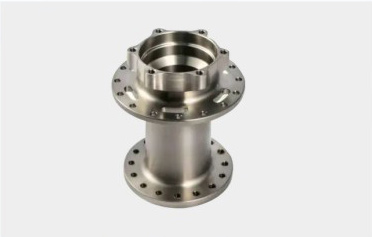

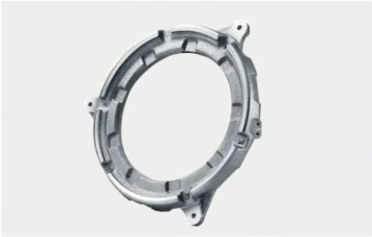

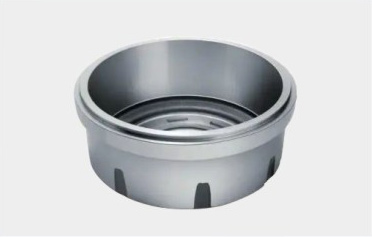

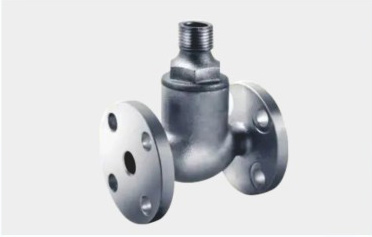

汽車、航空、機械制造。

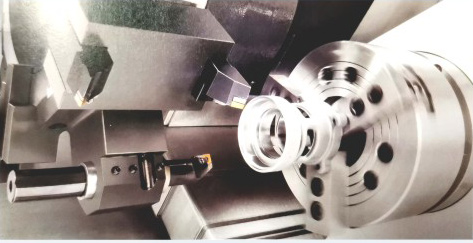

▌ 機身結構細節
|

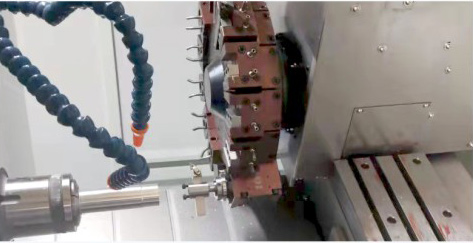

伺服動力刀塔+Y軸
|
伺服動力刀塔+Y軸+尾座
|
|

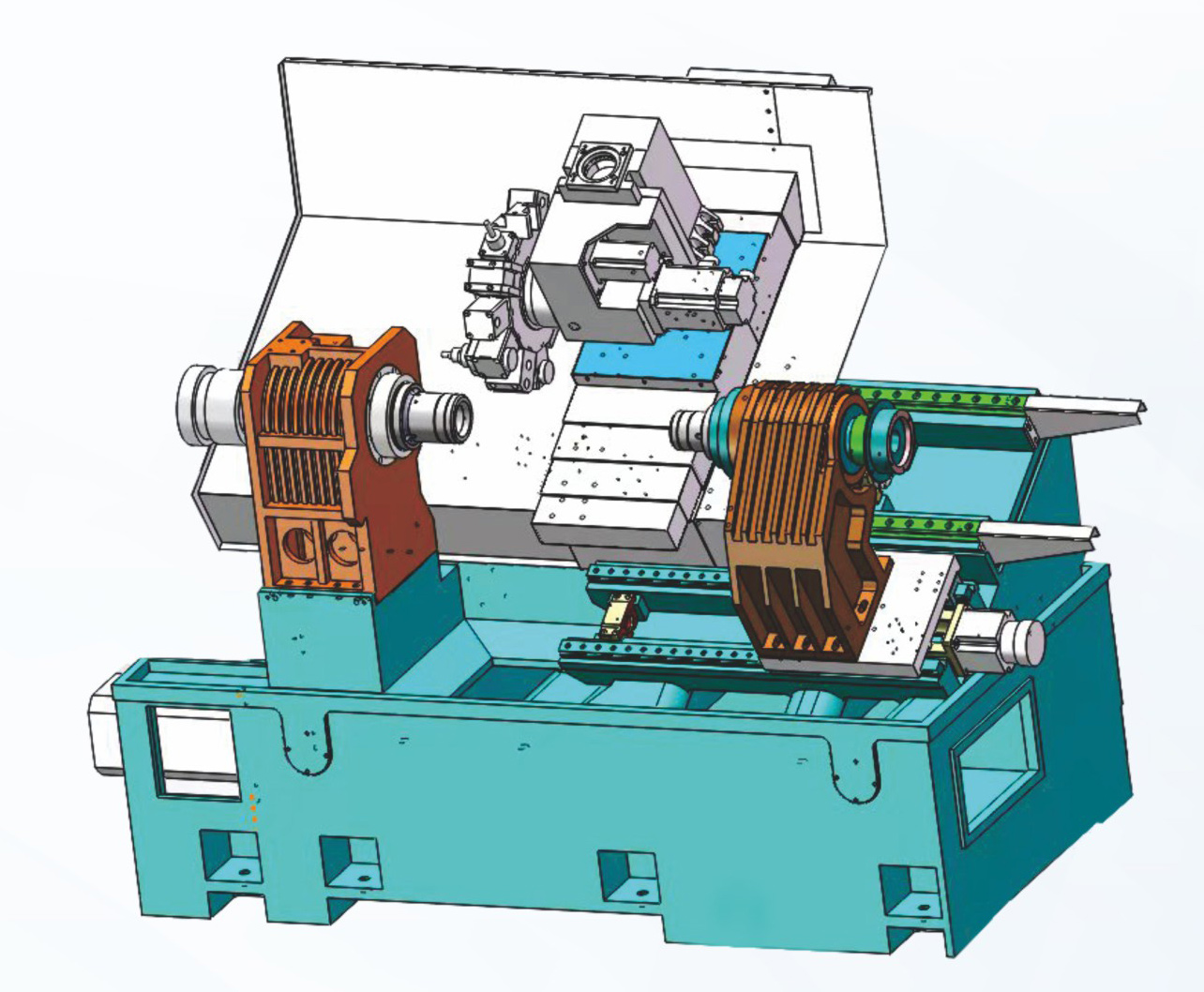

伺服動力刀塔+Y軸+雙主軸
|
伺服動力刀塔+Y軸+背軸加工
|
|

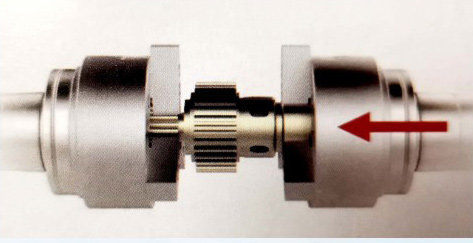

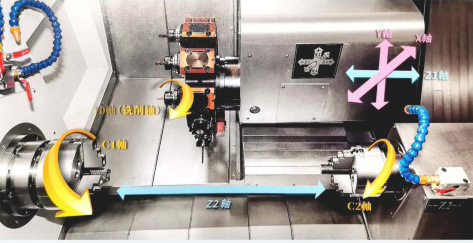

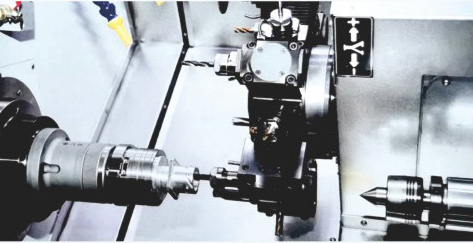

副主軸以等轉速同期控制下，從主軸精確地承接工件， 再進行工件背面端的第二工程，不但可以節省轉運人力， 而且降低工件二次定位設定之精度誤差。 |

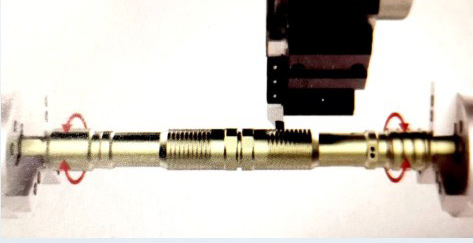

通過副主軸加工長工件( 如心軸類)可獲得更高的加工精度。 工件兩端以主軸及副主軸同時夾持支撐來進行工件中段精密加工， 細長工件可直接同副主軸通孔送出。 |
▌ 技術參數
| 機床數據/型號 | 單位 | TCK-46MY | TCK-46MYW | TCK-52MYW | TCK-52YDW |
| 床身最大回轉直徑 | mm | Φ560 | Φ620 | Φ620 | Φ600 |
| 最大加工直徑 | mm | Φ400 | Φ500 | Φ500 | Φ450 |
| 托板上最大回轉直徑 | mm | Φ200 | Φ320 | Φ320 | Φ210 |
| 最大加工長度 | mm | 300 | 450 | 450 | 500 |
| 主軸端部形式 | A2-5 | A2-5 | A2-6 | A2-6 | |
| 夾頭方式 | 筒夾/6寸卡盤 | 筒夾/6寸卡盤 | 筒夾/8寸卡盤 | 筒夾/8寸卡盤 | |
| 主軸通孔直徑 | mm | Φ56 | Φ56 | Φ66 | Φ66 |
| 最大棒料通過直徑 | mm | Φ45 | Φ45 | Φ52 | Φ52 |
| 主軸轉速 | rpm | 4500 | 4500 | 4000 | 4000 |
| 主軸電機功率 | kw | 7.5（伺服） | 7.5（伺服） | 11（伺服） | 11/15（伺服） |
| 主軸分度重復定位精度 | ° | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| X/Y/Z軸行程 | mm | 210/100/360 | 270/80/450 | 270/80/450 | 250/80/610 |
| X/Y/Z軸快移速度 | m/min | 30/20/30 | 20/15/20 | 20/15/20 | 30/20/30 |
| X/Y/Z軸重復定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
| X/Y/Z軸伺服電機功率 | kw | 2.4/1.7/2.4 | 2.4/1.7/2.4 | 2.4/2.4/2.4 | 2.4/2.4/2.4 |
| 刀架工位形式 | type | 12/15工位 | 12/15工位 | 12工位 | 12工位 |
| 方刀/鏜刀尺寸 | mm | 25*25/Φ32 | 25*25/Φ32 | 25*25/Φ32 | 25*25/Φ32 |
| 刀塔伺服電機功率 | kw | 1 | 1 | 1 | 1 |
| 動力伺服電機功率 | kw | 3.1 | 3.1 | 3.1 | 3.1 |
| 動力頭規格形式 | BMT40 | BMT40 | BMT45 | BMT55 | |
| 尾座套筒直徑 | mm | / | 68 | 68 | 80 |
| 尾座套筒行程 | mm | / | / | / | 80 |
| 尾座最大行程 | mm | / | 450 | 450 | 450 |
| 尾座套筒形式 | / | 液壓 | 液壓 | 液壓 | |
| 尾座套筒錐度 | MT | / | 莫氏5# | 莫氏5# | 莫氏4# |
| 液壓電機功率 | kw | 1.5 | 1.5 | 1.5 | 1.5 |
| 水泵電機功率 | kw | 0.75 | 0.75 | 0.75 | 0.75 |
| 機床重量 | kg | 3400 | 4200 | 4300 | 4600 |
| 機床尺寸（長*寬*高） | mm | 2050×1800×2100 | 2350x1750x2100 | 2350x1750x2100 | 2700×2100×2300 |
| 機床數據/型號 | 單位 | TCK-52MYS（雙主軸） |
| 床身最大回轉直徑 | mm | Φ620 |
| 最大加工直徑 | mm | Φ500 |
| 托板上最大回轉直徑 | mm | Φ320 |
| 最大加工長度 | mm | 550 |
| 主軸端部形式 | A2-6 | |
| 夾頭方式 | 筒夾/8寸卡盤 | |
| 主軸通孔直徑 | mm | Φ65 |
| 最大棒料通過直徑 | mm | Φ52 |
| 主軸轉速 | rpm | 4000 |
| 主軸電機功率 | kw | 15（伺服） |
| 主軸分度重復定位精度 | ° | ±0.005 |
| X/Y/Z/Z2軸行程 | mm | 270/±50/600/500 |
| X/Y/Z軸快移速度 | m/min | 20/15/20 |
| X/Y/Z軸重復定位精度 | mm | ±0.003 |
| X/Y/Z軸伺服電機功率 | kw | 3.9/2.4/3.9 |
| 刀架工位形式 | type | 12工位 |
| 方刀/鏜刀孔尺寸 | mm | 25*25/Φ40 |
| 刀塔旋轉伺服電機功率 | kw | 1.0 |
| 動力伺服電機功率 | kw | 3.1 |
| 動力頭規格形式 | BMT45(55)/ER25/ER32 | |
| 副主軸 | A2-5電主軸 | |
| 副主軸行程 | mm | 500 |
| 副主軸端部形式 | A2-5 | |
| 副主軸夾頭方式 | 筒夾/5寸卡盤 | |
| 副主軸通孔直徑 | mm | Φ56 |
| 最大棒料通過直徑 | mm | Φ45 |
| 副主軸轉速 | rpm | 6000 |
| 副主軸功率 | kw | 11 |
| Z2軸重復定位精度 | mm | ±0.005 |
| Z2軸伺服電機功率 | kw | 2.4 |
| 重量(約） | kg | 5000 |
| 機械尺寸 | mm | 2700×1750×2250 |
